Welche INV222 Varianten repariert SRS?

SRS prüft INV222 für 48, 60, 108 und 216 VDC sowie die INV222-110/230-50 WIR-Ausführung.

Welche Ausgangsleistung hat der INV222?

Der INV222 ist mit 1.800 W beziehungsweise 2.250 VA bei einem Leistungsfaktor von 0,8 dokumentiert und liefert 230 VAC Ausgangsspannung.

DC/AC-Wechselrichter · 230 VAC Ausgang

INV222 Wechselrichter reparieren lassen

SRS prüft INV222-Module für 48, 60, 108 und 216 VDC sowie die INV222-110 WIR-Ausführung. Auch das Zusammenspiel mit STS207, CAN-Bus und Parallelbetrieb wird bei der Fehlerzuordnung berücksichtigt.

INV222 anfragen Technische Daten

Unabhängiger Reparaturbetrieb

Wechselrichter und Systemumgebung prüfen

INV222 ist eine Produktbezeichnung bestehender Geräte. SRS ist keine Herstellervertretung. Für die Prüfung sind Typ, DC-Spannung, Fehleranzeige, Parallelbetrieb und eine gegebenenfalls eingesetzte STS207-Umschalteinrichtung relevant.

Geräteübersicht

INV222 Varianten und Eingangsspannungen

Das Modul wandelt die DC-Eingangsspannung in eine sinusförmige Ausgangsspannung von 230 VAC um und ist für 19-Zoll-Baugruppenträger vorgesehen.

INV222 · ¼ × 19″ · 2 HE

Vier DC-Spannungsklassen

1,8 kW

Bis zu zehn Geräte können zur Leistungserhöhung oder für redundante Anlagen parallel betrieben werden. Die STS207 kann den Wechselrichter mit dem Bypassnetz synchronisieren und bei einer Störung umschalten.

230 VAC ±0,5 % Ausgang
50 Hz, werkseitig auf 60 Hz einstellbar
CAN-Bus-Kommunikation
Temperaturgeregelte Lüfterkühlung

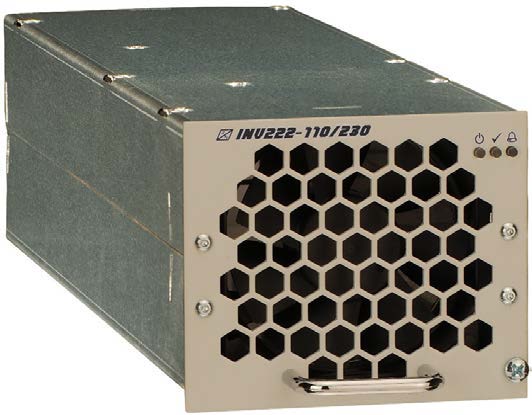

INV222 Wechselrichtermodul in Frontansicht

Typ	Nenneingang	Eingangsbereich	Nennstrom
INV222-48/230-50	48 VDC	40,8–67,5 VDC	41,6 A
INV222-60/230-50	60 VDC	52–76 VDC	33,3 A
INV222-110/230-50	108 VDC	91,8–135 VDC	18,4 A
INV222-110/230-50 WIR	108 VDC	91,8–145 VDC	18,4 A
INV222-220/230-50	216 VDC	183,6–270 VDC	9,2 A

Ausgang: 230 VAC · 1.800 W / 2.250 VA
Wirkungsgrad: mindestens 90 %
Abmessungen: 106,4 × 88,4 × 335 mm
Gewicht: ca. 3,5 kg
Umgebung: −20 bis +55 °C
Klirrfaktor: < 2 % bei linearer Last

LEDs und Anlagenzustand

INV222 Fehler für die Reparatur beschreiben

Der INV222 überwacht Ein- und Ausgang, Temperatur, Lüfter, Überlast und Kurzschluss. Die angezeigten Zustände erleichtern die erste technische Einordnung.

Kein AC-Ausgang

DC-Eingangsspannung, Eingangssicherung, Sitz im Baugruppenträger und LED-Zustände dokumentieren.

Überlast oder Störung

Last, Abschaltverhalten, Lüfter, Temperatur und eine mögliche STS207-Umschaltung beschreiben.

Systemkonfiguration

Einzel- oder Parallelbetrieb, WIR-Ausführung, CAN-Verbindung und weitere Module nennen.

INV222 prüfen lassen →

INV222 mit Störung?

Typenschild, LEDs und Anlagenkonfiguration senden.
