Technische Einordnung

Gerät, Ausführung und Revision prüfen

Die Angaben beruhen auf den vorhandenen Handbüchern, Datenblättern, Zeichnungen und Typenschildern. Werte können je nach Ausführung und Revision abweichen; maßgeblich bleiben das konkrete Gerät und die projektspezifische Freigabe.

Leistungselektronik

Gleichrichter und Systemträger

Modulare AC/DC-Stromversorgung für stationäre Batterie- und Gleichstromanlagen.

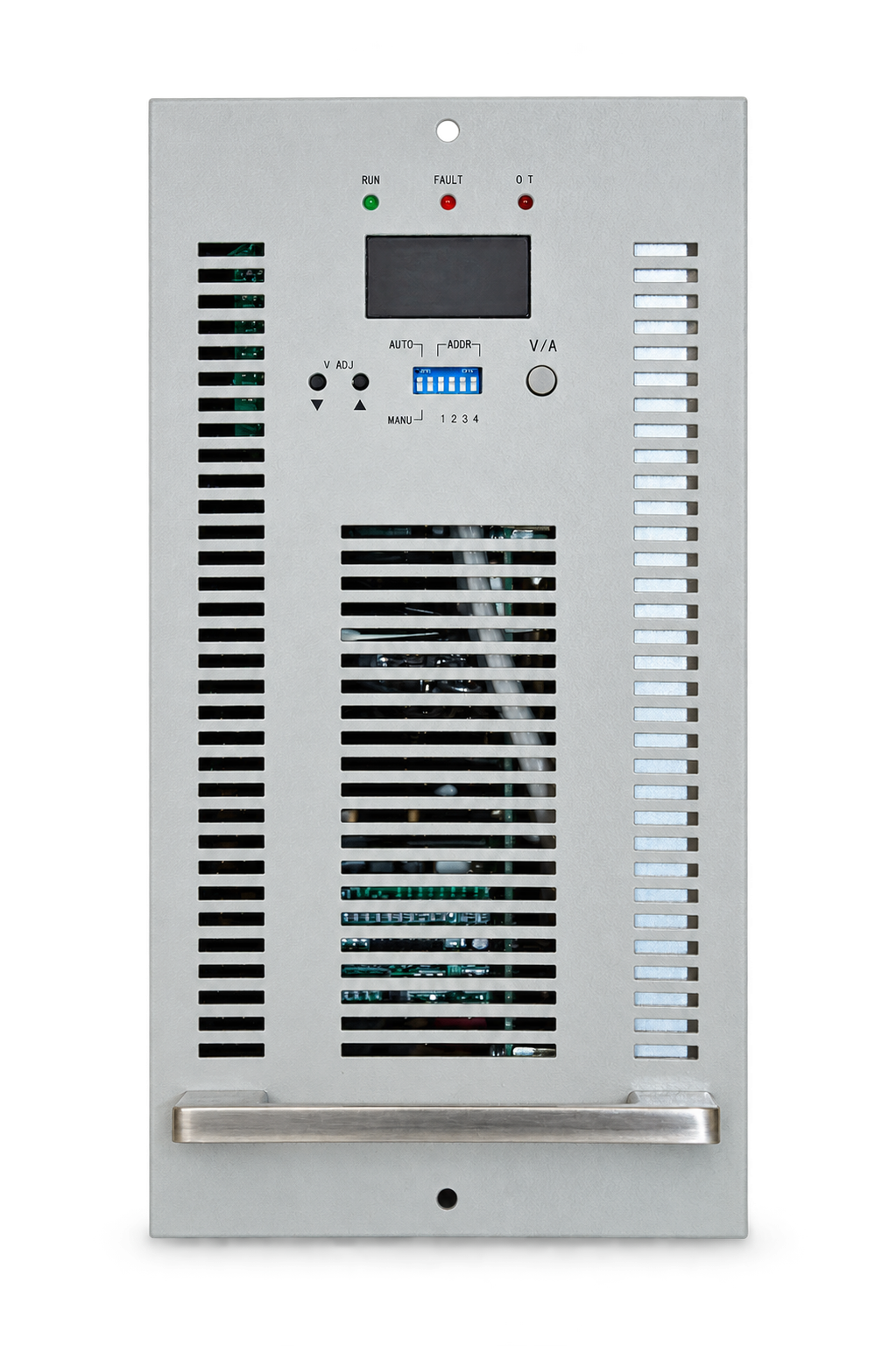

Modulare Ladegleichrichter

MT-Serie

1,5–12 kW

Die MT-Serie versorgt DC-Verbraucher und lädt stationäre Batterien. RS485, Hot-Plug-Bauform, IU-Ladekennlinie und Parallelbetrieb unterstützen skalierbare Anlagenkonzepte.

Ausgänge von 24 bis 220 VDC
Ein- und dreiphasige Varianten
Regelgenauigkeit Spannung ±0,5 %
Wirkungsgrad typisch 94–95 %

Typ	Eingang	Ausgang	Strom	Leistung
MT24V/50A-AN-S-220	230 VAC / 220 VDC	24 VDC	50 A	1,8 kW
MT48V/30A-AN-S-220	230 VAC / 220 VDC	48 VDC	30 A	1,8 kW
MT60V/25A-AN-S	230 VAC / 220 VDC	60 VDC	25 A	1,5 kW
MT110V/20A-AN-S	230 VAC	110 VDC	20 A	3,0 kW
MT220V/10A-AN-S	230 VAC	220 VDC	10 A	3,0 kW
MT110V/10A-AN3	350–460 VAC, 3~	110 VDC	10 A	1,5 kW
MT110V/20A-AN3	350–460 VAC, 3~	110 VDC	20 A	3,0 kW
MT110V/40A-AN3	350–460 VAC, 3~	110 VDC	40 A	6,0 kW
MT220V/10A-AN3	350–460 VAC, 3~	220 VDC	10 A	3,0 kW
MT220V/20A-AN3	350–460 VAC, 3~	220 VDC	20 A	6,0 kW
MT220V/20A-FC3	350–460 VAC, 3~	220 VDC	20 A	6,0 kW
MT220V/40A-FC3	350–460 VAC, 3~	220 VDC	40 A	12,0 kW
MT240V/20A-FC3 (APFC)	260–530 VAC, 3~	220 VDC	20 A	6,0 kW
MT230D10ZZ-S	230 VAC / 14 A	220 VDC	10 A	nach Typenschild

Ausführungsabhängig: Kühlung, genaue Umgebungstemperatur und einzelne Anschlussdaten.

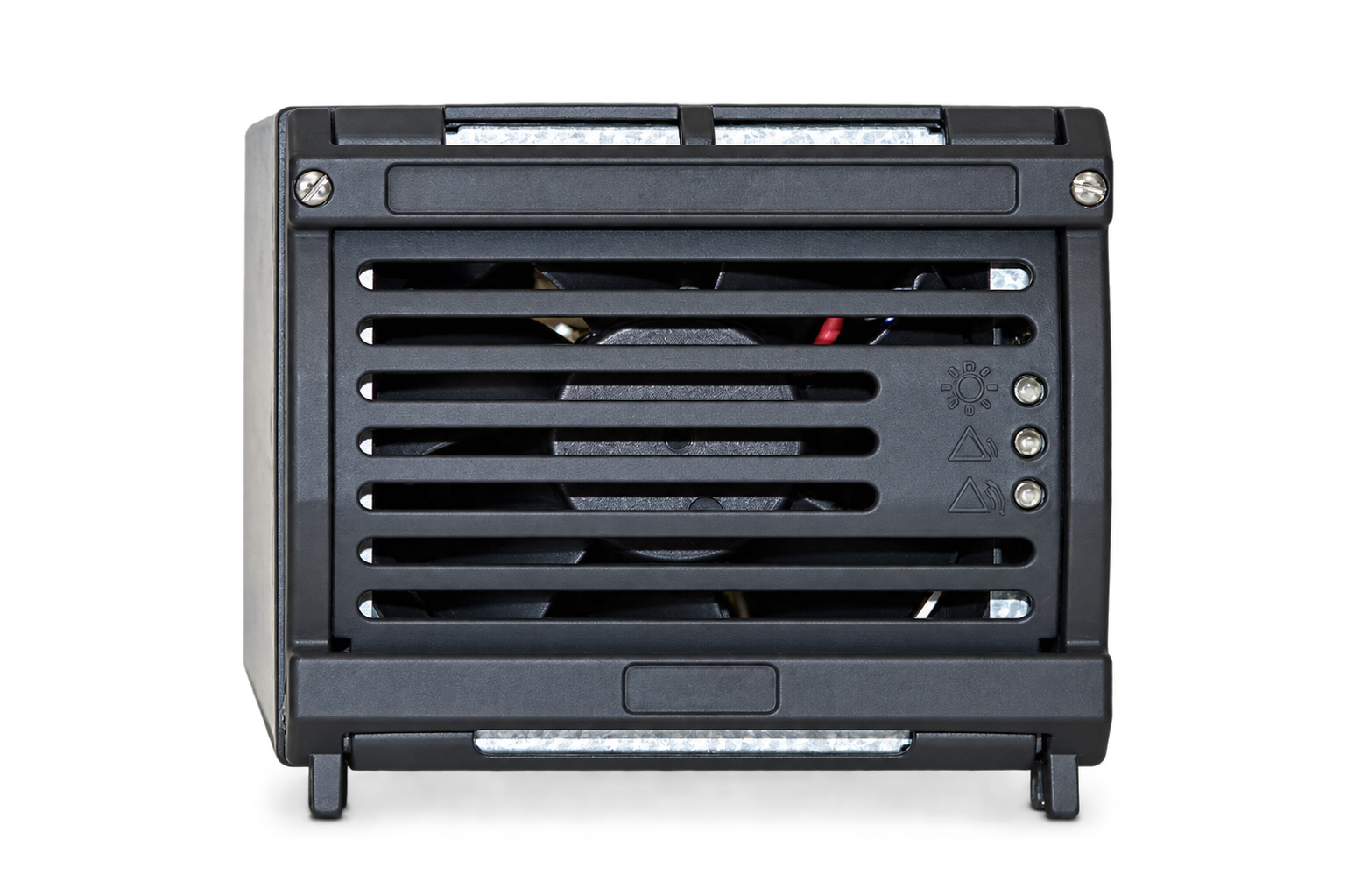

Kompakte Hot-Plug-Module

MTS-Serie

bis 3 kW

Einphasige Gleichrichtermodule mit aktivem PFC, weitem Eingangsspannungsbereich, RS485 und lastabhängig geregelter Lüfterkühlung.

85–290 VAC Eingang
Leistungsfaktor ≥0,99
103 × 88 × 261 mm
Gewicht ca. 2,6 kg

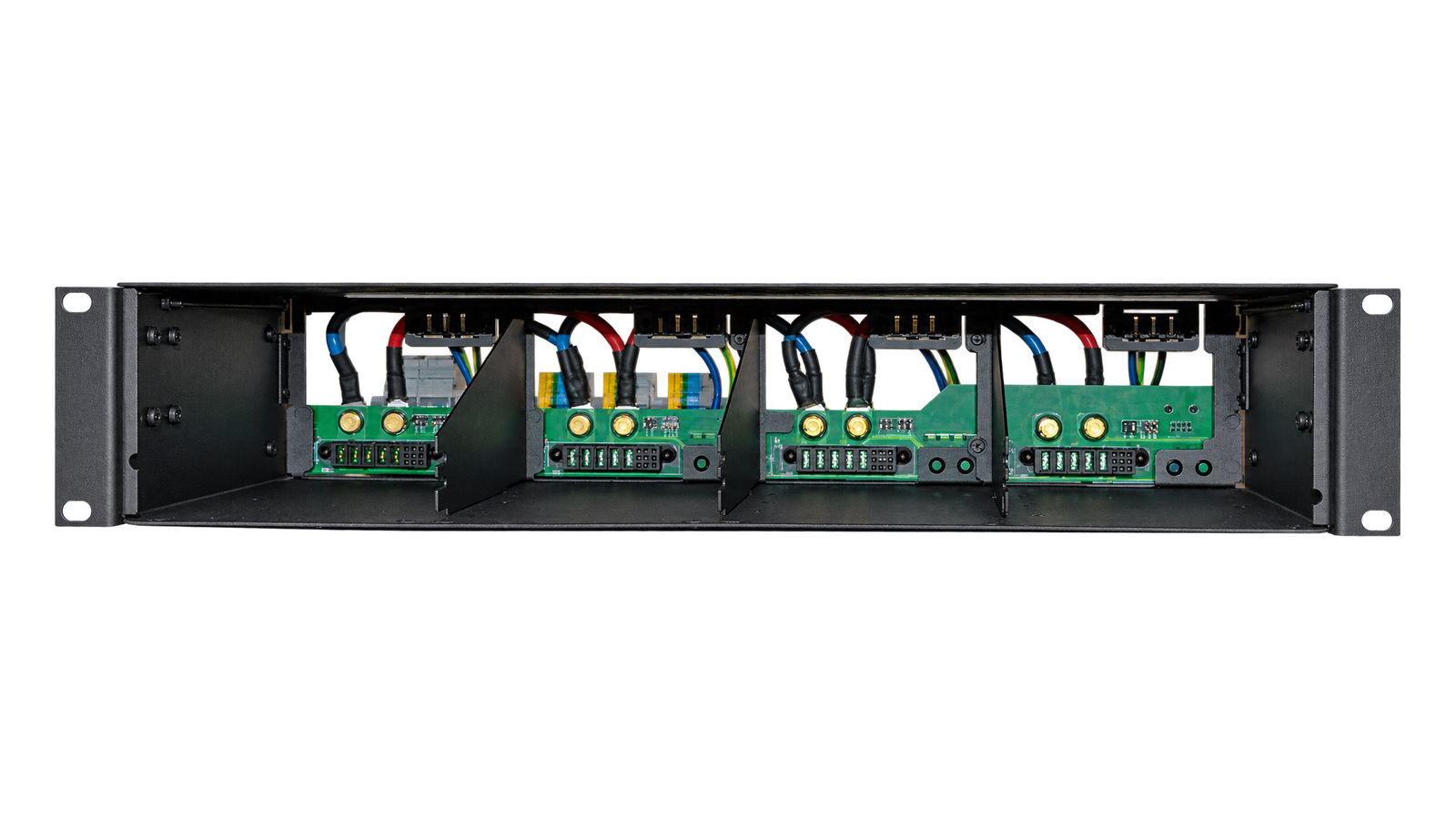

Freigestellter MTS-Baugruppenträger von der Anschlussseite — Anschlussseite

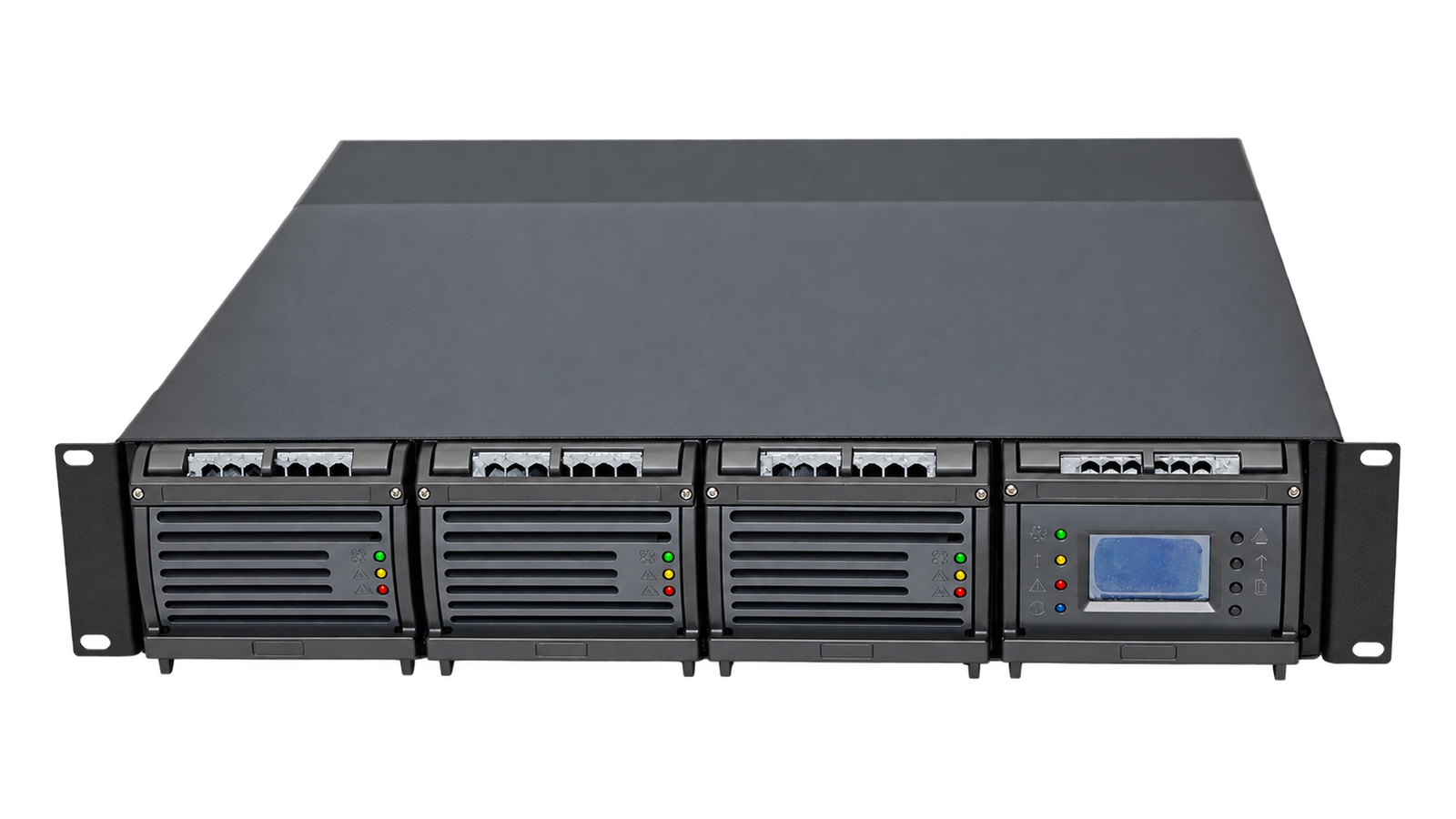

Freigestelltes MTS-System mit Gleichrichtermodulen und Steuereinheit in Schrägansicht — Systemansicht

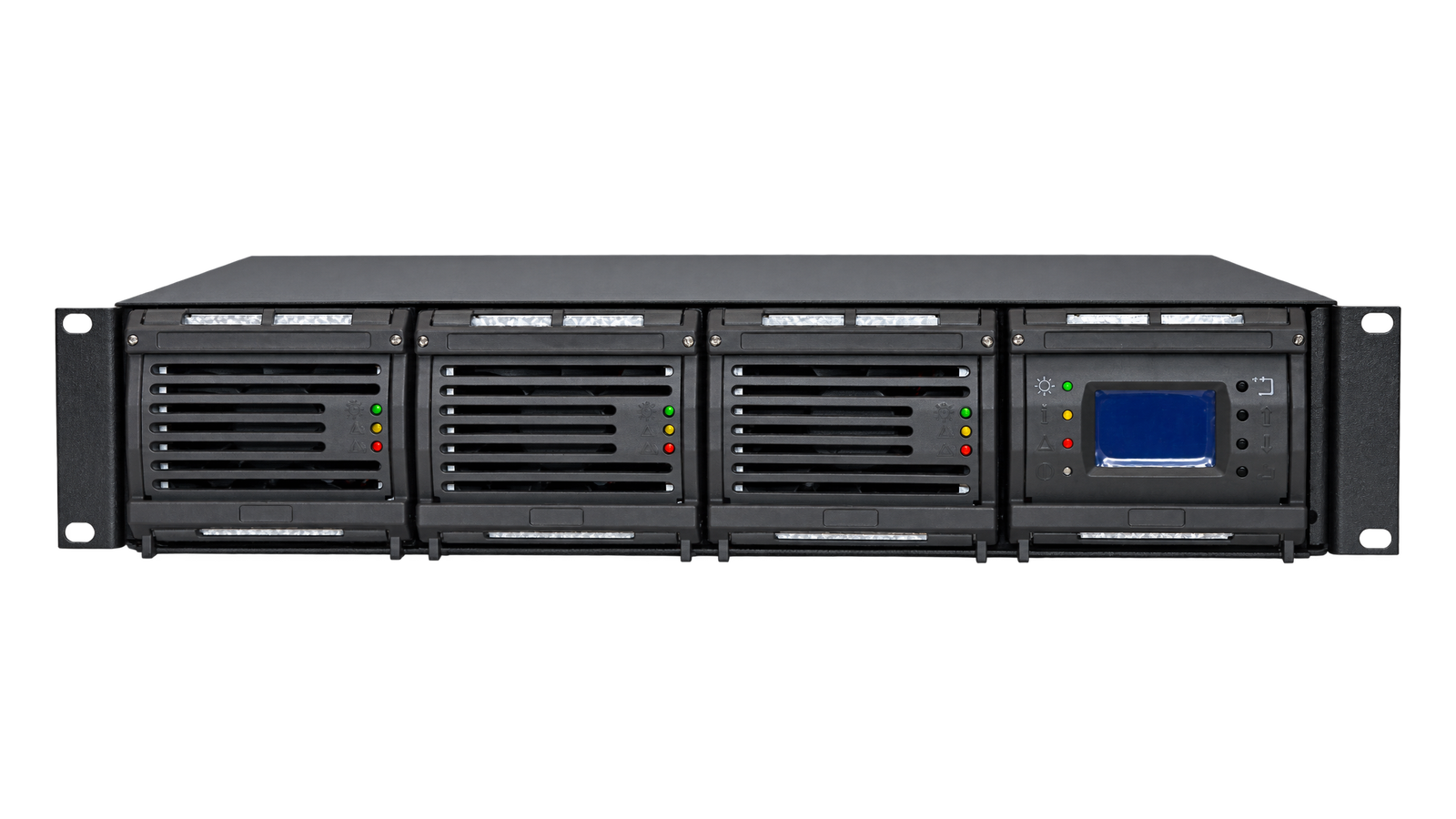

Freigestelltes MTS-System mit Gleichrichtermodulen und Steuereinheit von vorne — Frontansicht

Typ	Eingang	Ausgang	Strom	Leistung
MTS24V/70A-FC1	85–290 VAC	24 VDC	70 A	2,1 kW
MTS48V/50A-FC1	85–290 VAC	48 VDC	50 A	2,5 kW
MTS110V/25A-FC1	85–290 VAC	110 VDC	25 A	3,0 kW
MTS220V/12,5A-FC1	85–290 VAC	220 VDC	12,5 A	3,0 kW

19-Zoll-Systembaugruppe

Rack für 2 × MT220V/40A-FC3

2 Modulplätze

Der Baugruppenträger nimmt zwei MT220V/40A-FC3 auf und führt die rückseitigen Leistungs- und Kommunikationsanschlüsse für leistungsaddierende oder redundante Anlagenkonzepte zusammen.

Frontseitiger Modulwechsel
Maße ca. 482,6 × 266,5 × 368,5 mm
Für Schrank- und Anlagenintegration
Auslegung projektspezifisch

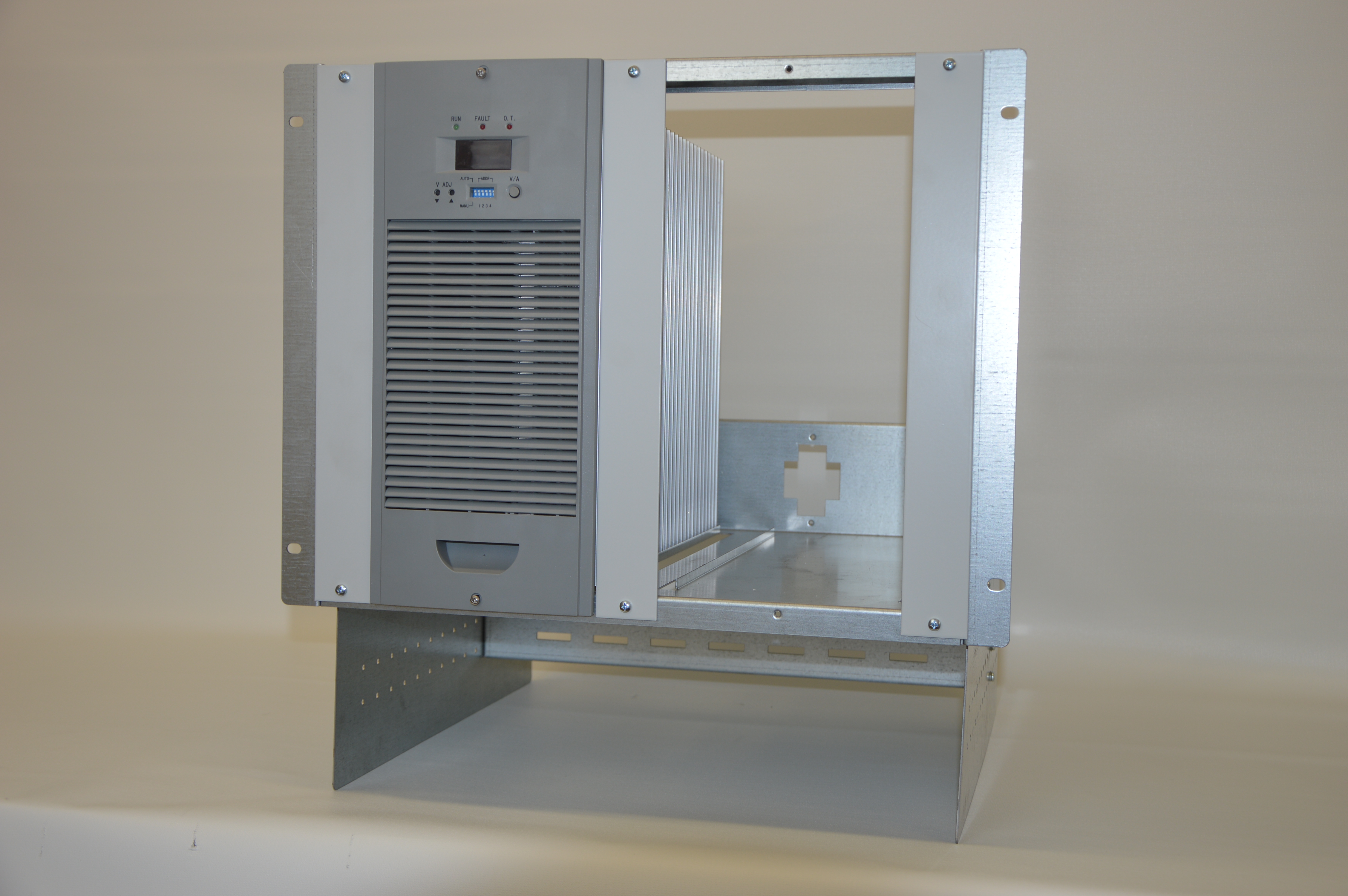

Baugruppenträger mit MT-Modul in Frontansicht

Steuerung und Monitoring

Zentrale DC-Überwachung

Messwerterfassung, Meldungen, Batteriemanagement und Kommunikation für DC-Anlagen.

Zentrale DC-Überwachung

USV06 DC-Controller

LV und HV

Überwachungs- und Meldeeinheit für batteriegestützte DC-Anlagen mit Messungen, Isolation, Temperatur, digitalen Eingängen, Relais, CAN und RS232.

3 Spannungs- und 3 Stromeingänge
8 Digitaleingänge, 4 Relais
LCD mit 2 × 16 Zeichen
142 × 129 × 70 mm, ca. 0,6 kg

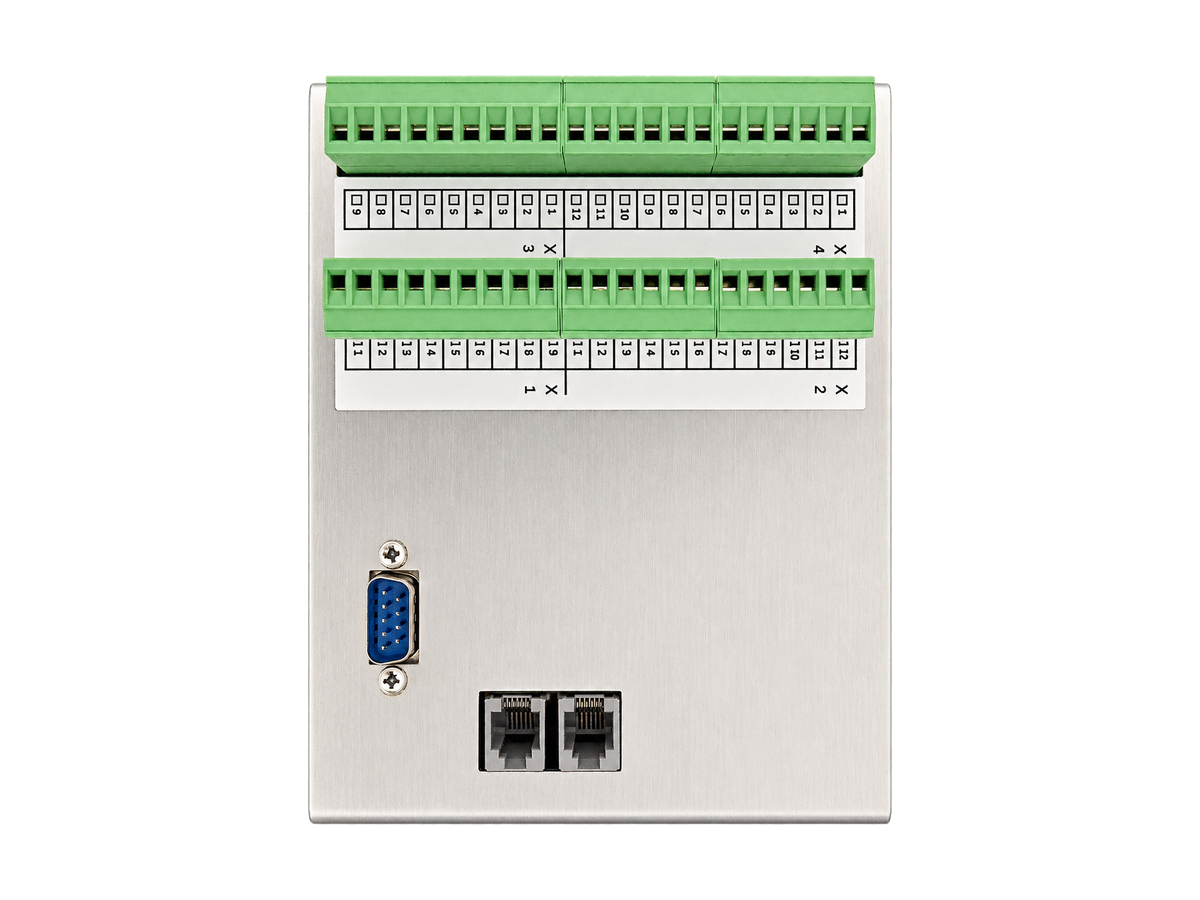

Freigestellte USV06 Steuereinheit mit Anschlüssen — Steuereinheit

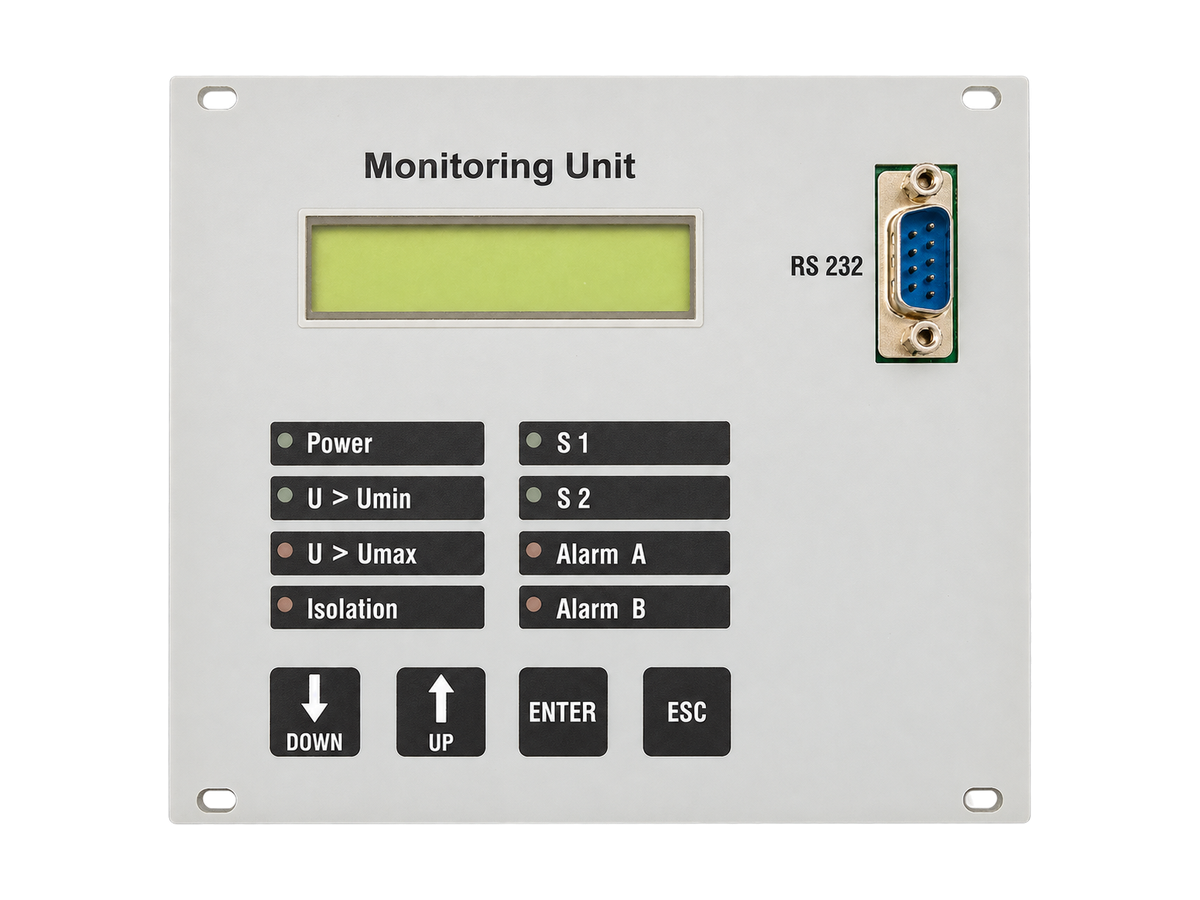

Freigestellte Anzeige- und Bedieneinheit des USV06 — Anzeigeeinheit

Typ	Versorgung	Messbereich	Leistung	Artikelcode
USV06 LV	24–80 VDC	0–100 VDC	3 W	300-110-660.00
USV06 HV	80–300 VDC	0–300 VDC	3 W	300-110-770.00

Kommunikation und Messung

USV01, USV02 und USV03

Gateway, Thyristorsteuerung und AC-Netzmessung für das modulare Überwachungssystem.

Kommunikationsgateway

USV01 CAN-RS485

Modbus RTU

Galvanisch getrenntes Gateway zur Anbindung von RS485-Geräten an Überwachungseinheiten mit CAN-Schnittstelle.

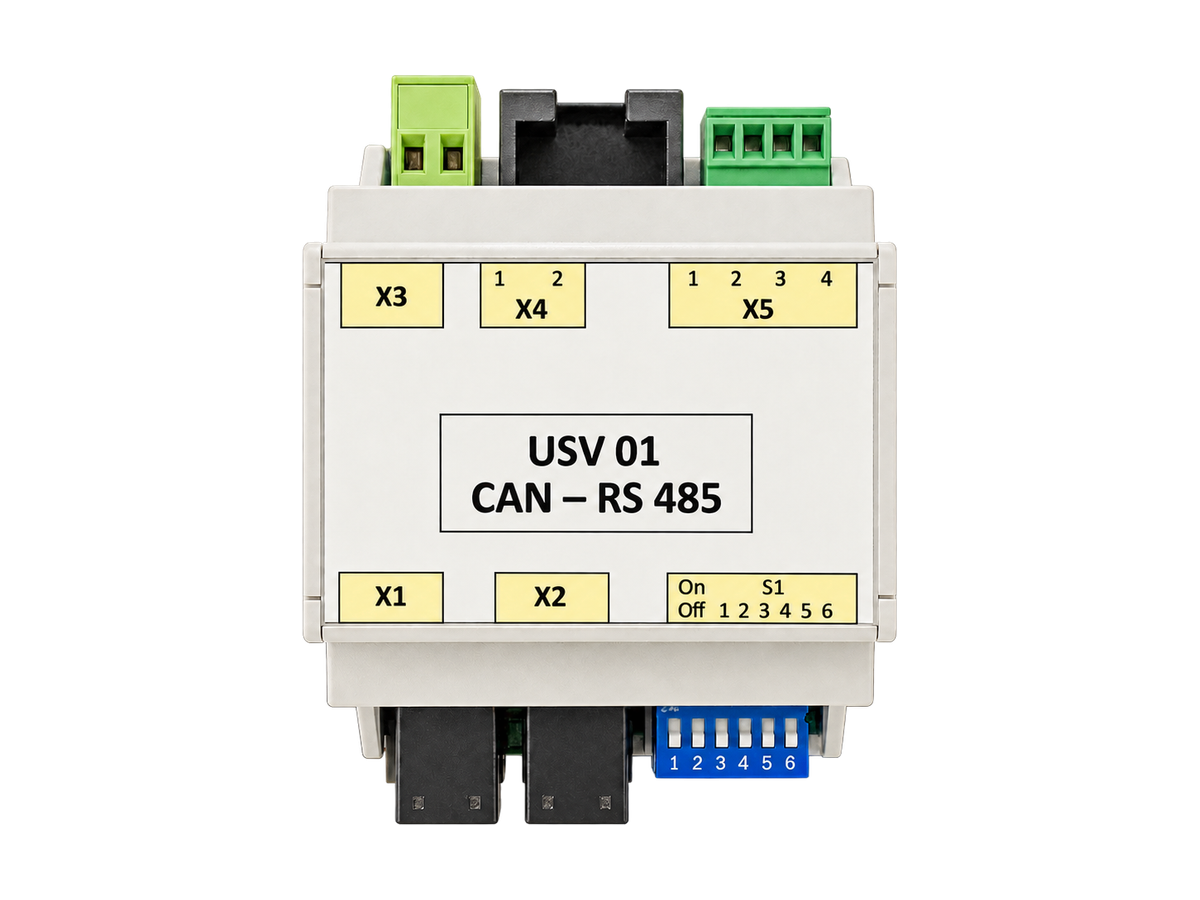

Freigestelltes USV01 CAN-RS485-Gateway in Frontansicht

Versorgung: 6,5–12 VDC über CAN
Stromaufnahme: <100 mA
Isolation: mindestens 1.000 V RMS
RS485: intern 120 Ω terminiert
Modbus RTU: 9.600 oder 19.200 Baud
CAN-Adressen: 1 bis 4 bei Scada-Firmware

Thyristorsteuerung

USV02 SCR-CTRL

CAN

Steuermodul mit zwei analogen 0–10-V-Sollwertausgängen für die Spannungs- und Stromregelung von Thyristor-Gleichrichtern.

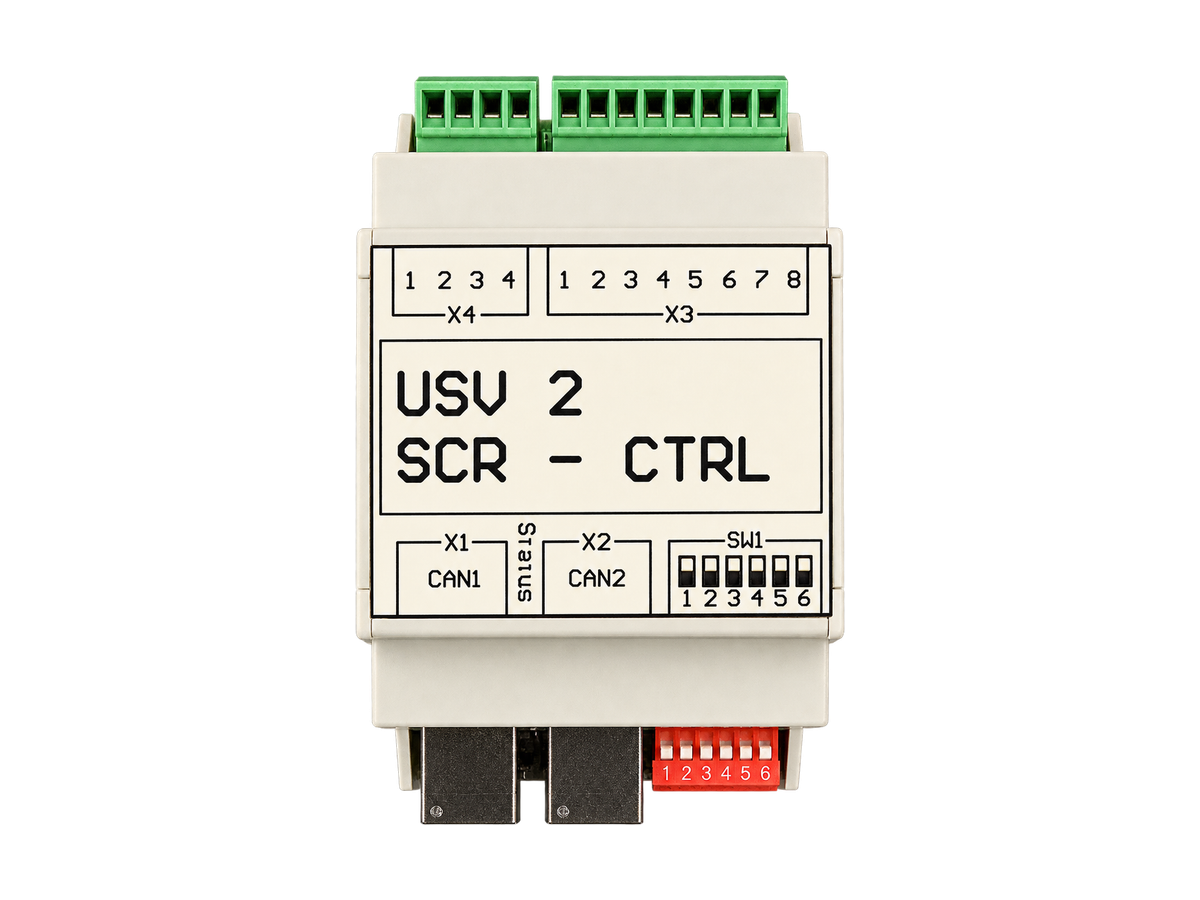

Freigestelltes USV02 SCR-CTRL-Steuermodul in Frontansicht

Versorgung: 6,5–12 VDC über CAN
Stromaufnahme: typ. <100 mA, max. 200 mA
Sollwert Spannung: 0–10 VDC
Sollwert Strom: 0–10 VDC
CAN-Terminierung: 120 Ω, schaltbar
Schnittstelle: 2 × CAN zur Reihenschaltung

Netzüberwachung

USV03 Mains Monitoring Board

1~ und 3~

Messbaugruppe für Netzspannungen und -ströme in ein- oder dreiphasigen AC-Netzen, vorgesehen zur Auswertung durch den USV06.

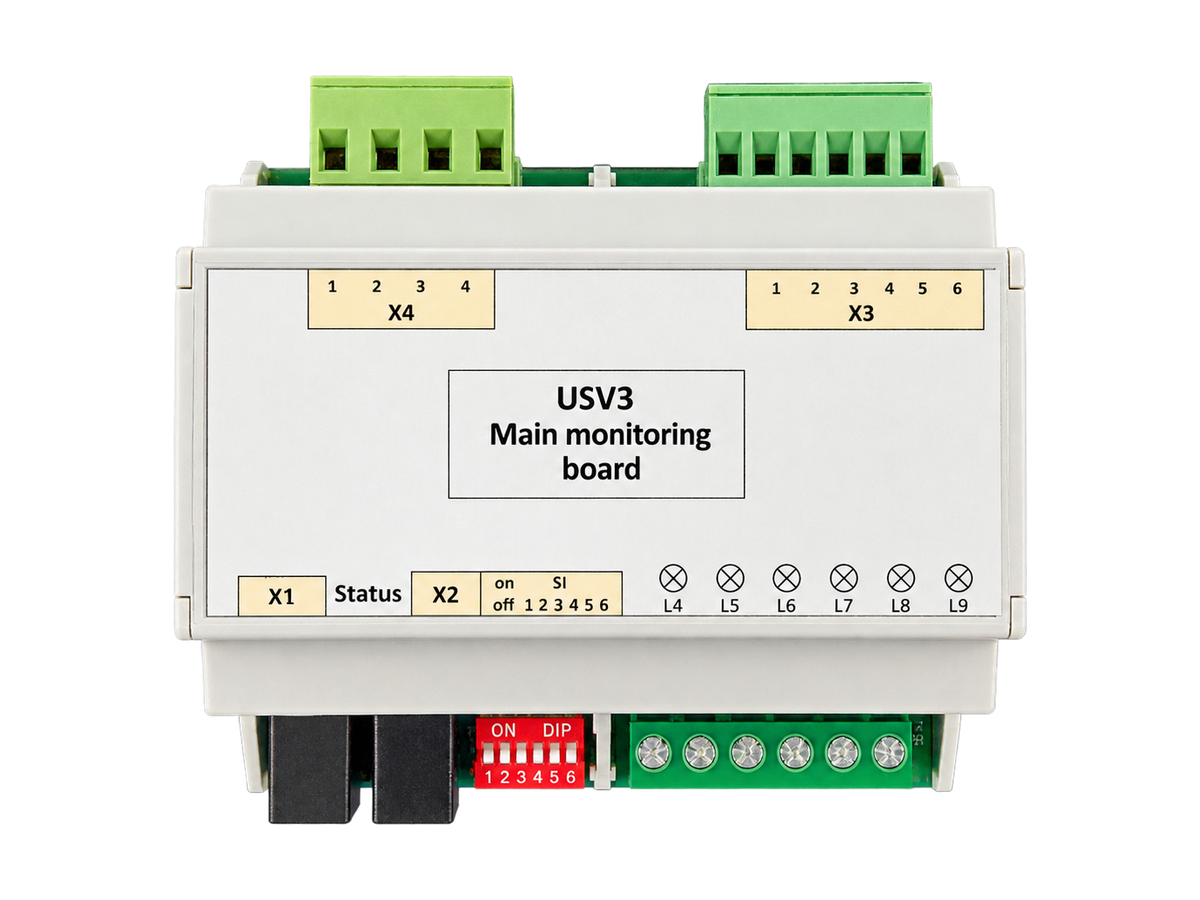

Freigestellte USV03 Netzüberwachungsbaugruppe in Frontansicht

Spannungsmessung: bis 300 VAC gegen N
Frequenz: 50/60 Hz
Stromwandler: 75/5 A, 150/5 A oder 300/5 A
Versorgung: 8–12 VDC über CAN
Stromaufnahme: <50 mA
Moduladressen: 1 oder 2

I/O und Batterie

USV04, USV05 und USV08

Relaisausgänge, galvanisch getrennte Digitaleingänge und Überwachung einzelner Batteriezellen.

Relaisausgänge

USV04 Relaisboard

8 Wechsler

Erweiterungsmodul mit acht frei zuordenbaren potentialfreien Relaiskontakten, LED-Statusanzeige und CAN-Durchschleifung.

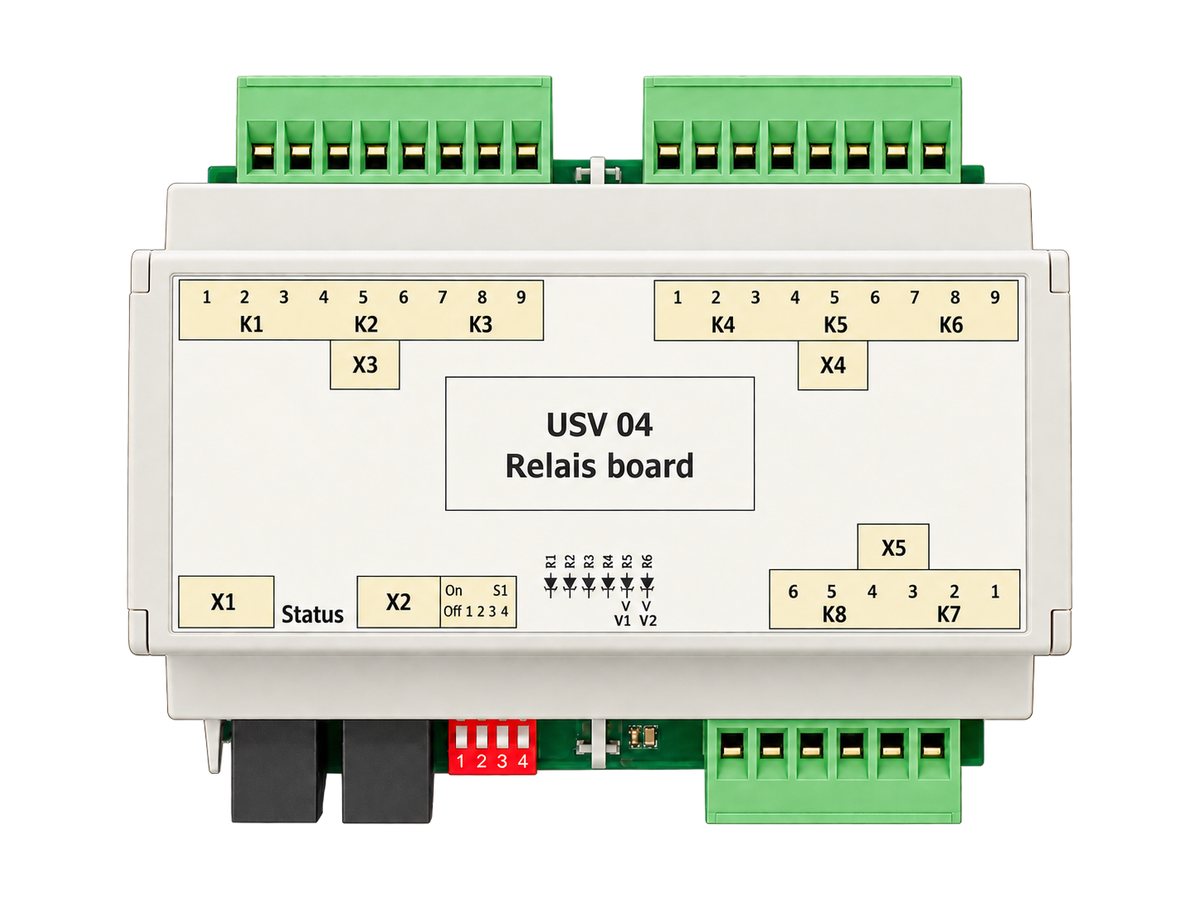

Freigestelltes USV04 Relaisboard in Frontansicht

Versorgung: 8–12 VDC über CAN
Stromaufnahme: <120 mA
Kontaktlast bis 60 VDC: max. 1,0 A
60–150 VDC: max. 0,4 A
150–300 VDC: max. 0,1 A
Abmessungen: ca. 108 × 65 × 90 mm

Digitaleingänge

USV05 DI8-Board

8 Eingänge

Erfasst acht externe Zustände über potentialfreie Kontakte. Die Eingänge sind galvanisch vom CAN-Bus getrennt; bis zu acht Module sind adressierbar.

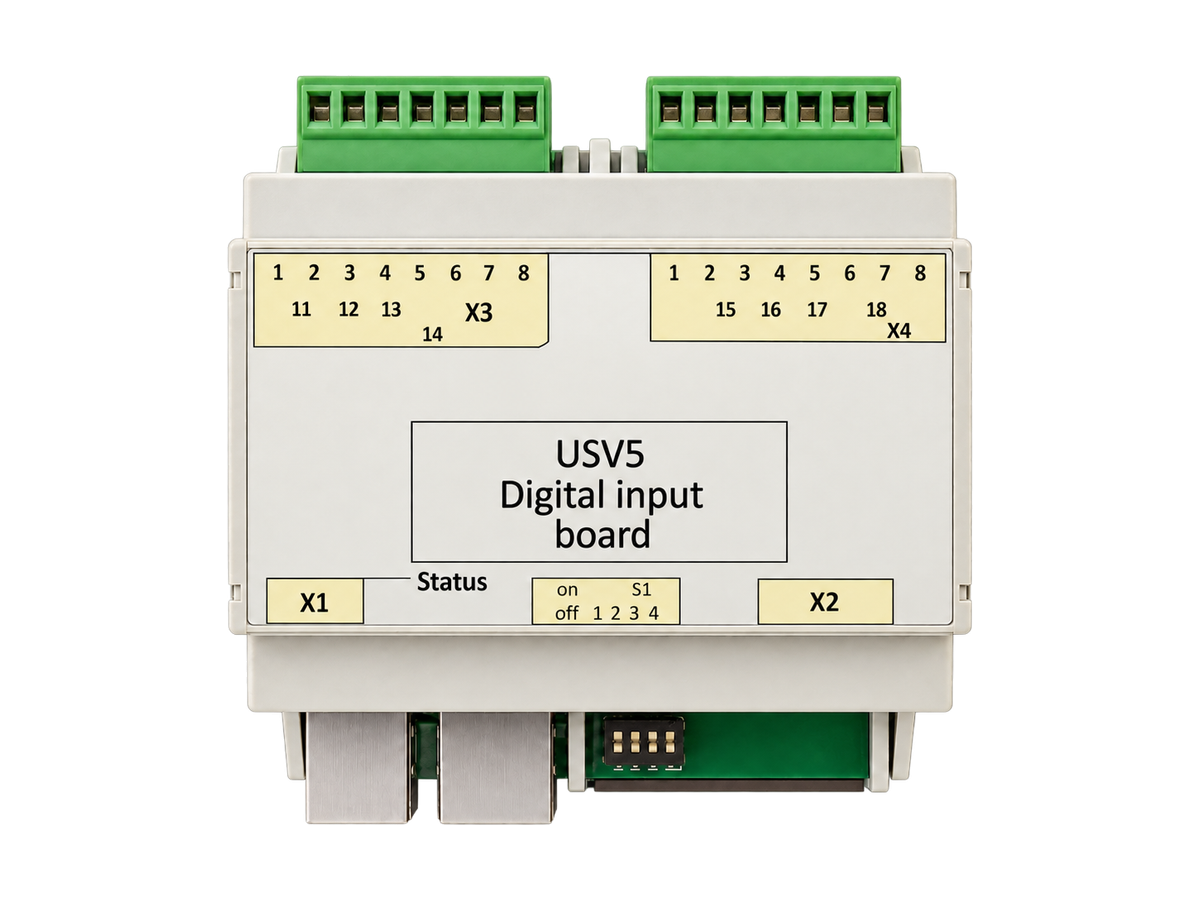

Freigestelltes USV05 DI8-Board in Frontansicht

Versorgung: 6,5–12 VDC über CAN
Stromaufnahme: typ. <100 mA, max. 120 mA
Isolation: mindestens 1.000 V RMS
Eingangsspannung intern: 5 V
Kontaktstrom: ca. 2–3 mA
Module pro System: bis zu 8

Batterie-Einzelzellenüberwachung

USV08 Battery Cell Monitoring

bis 20 Zellen

Misst einzelne Zell- oder Blockspannungen, Batteriestrom und Temperaturen in einem 24-V-Batteriesystem und überträgt die Werte galvanisch getrennt per CAN.

20 NiCd-, 12 Blei- oder 8 Lithiumzellen
Maximale Batteriespannung 36 VDC
Shunt ±60 mV nominal
Moduladressen 1 bis 8

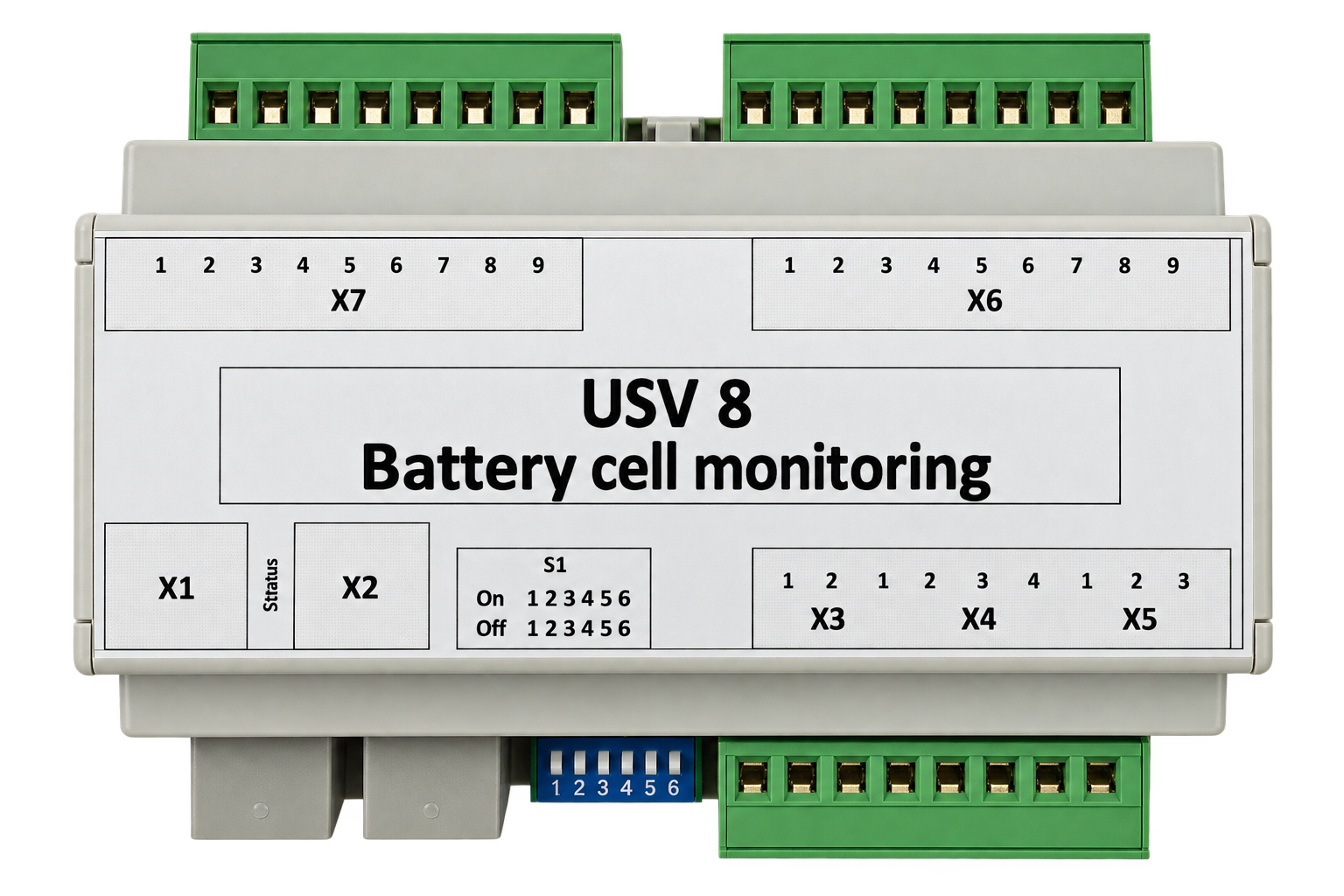

USV08 Batterieüberwachungsmodul in Frontansicht

Batterietypen: NiCd, Blei oder Lithium
Maximale Spannung: 36 VDC
Versorgung: 6,5–12 VDC über CAN
Stromaufnahme: <100 mA
Shunt-Messbereich: ±256 mV
Temperatur: 2 Eingänge, einer alternativ digital
